Про пристрій

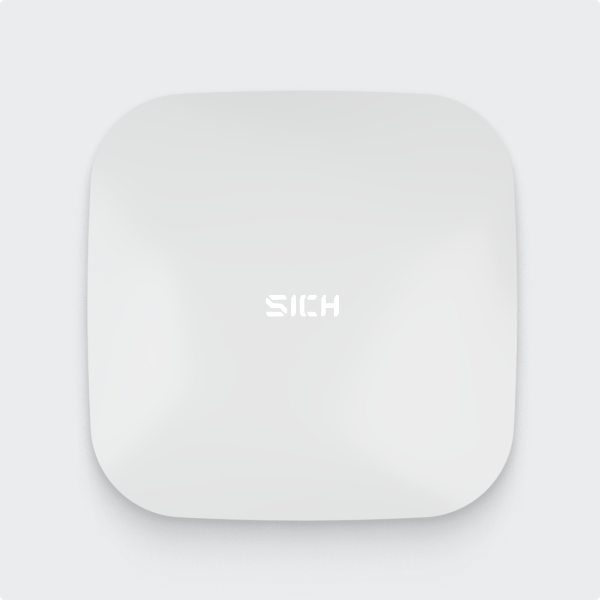

SICH-HUB —  пристрій, що призначений для побудови автономної чи пультової системи охорони. Керування системою може здійснюватися з локальних пристроїв (брелок, клавіатура) та дистанційно, через мережу Internet, за допомогою мобільного застосунку або веб-інтерфейсу.
Хаб призначений для безперервної роботи в приміщеннях зрегульованими кліматичними умовами при відсутності прямого впливу кліматичних факторів зовнішнього середовища.

Комплектація

У склад комплекту SICH-HUB входить:

Сумісні пристрої

До SICH-HUB можливо підключити наступні бездротові пристрої:

Принцип роботи

Хаб встановлюється на об’єкті в недоступному для сторонніх осіб місці.

Налаштування хабу відбувається за допомогою offline-конфігуратора або через мобільний застосунок SICH. До хабу додаються пристрої екосистеми SICH, створюються кімнати та користувачі. У разі виникнення подій на будь-якому із пристроїв, хаб відправить повідомлення в мобільний застосунок користувача та на пульт централізованого спостереження охоронної компанії.

Технічні характеристики

Функціональні елементи

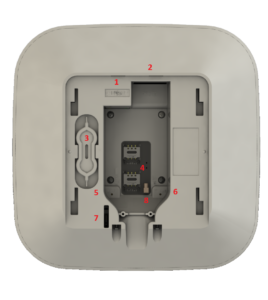

Рис. 1 – Зовнішній вигляд пристрою.

1. Роз’єм для підключення Ethernet
2. Роз’єм для підключення зовнішнього живлення
3. Спеціальний ключ для натискання кнопок
4. Слоти для SIM-карт
5. Кнопка “CONF” (використовується для зміни режиму роботи хабу)
6. Кнопка “START” (використовується для запуску хабу)
7. Тампер хабу
8. Роз’єм для підключення зовнішньої GSM антени (DL-MMCX)

Індикація

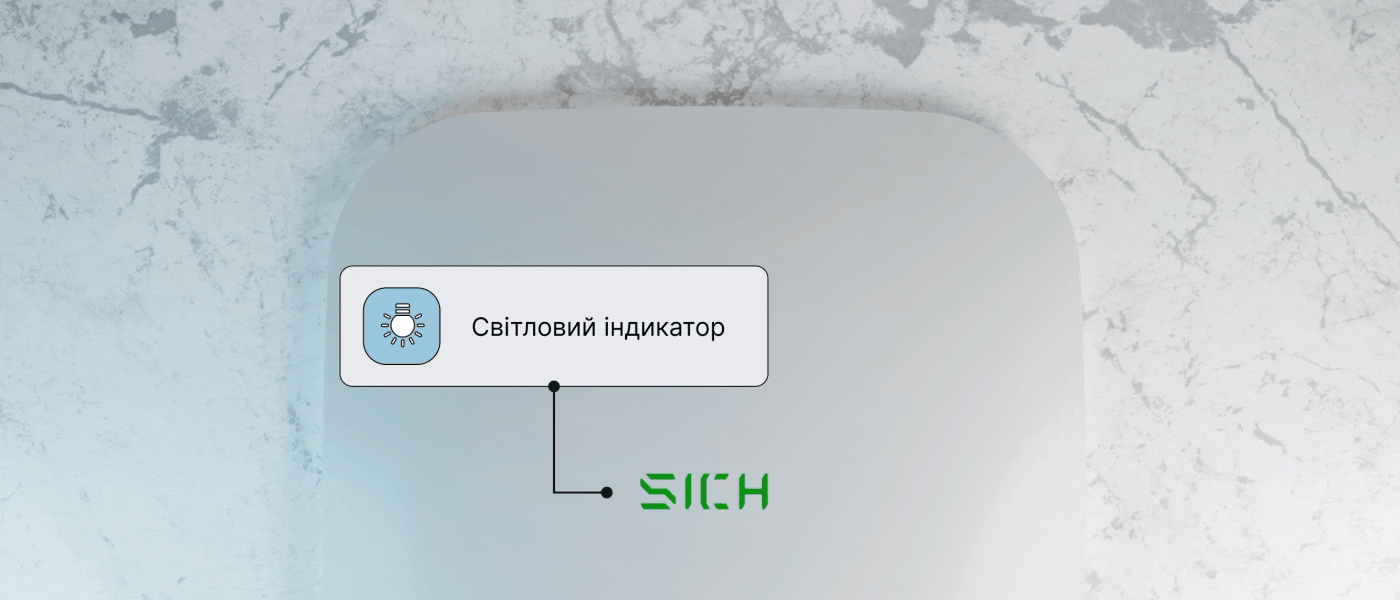

В корпусі верхньої частини пристрою розміщено світловий індикатор.

Обслуговування

Встановлення хабу

Конструкція хабу передбачає настінне кріплення. На задній кришці хабу є отвори для її фіксації до стіни або на стандартний підрозетник.

Відривний елемент на кришці призначений для виявлення відриву хабу від стіни. Його слід зафіксувати шурупом на стіні. При спробі відриву хаба від стіни, відривний елемент залишається на стіні, що призводить до спрацювання тампера і формування відповідного повідомлення.

Підключення хабу до електромережі

Підключення зовнішнього живлення здійснюється через роз’єм на хабі, який можна знайти на задній панелі пристрою(роз’єм “POWER”)

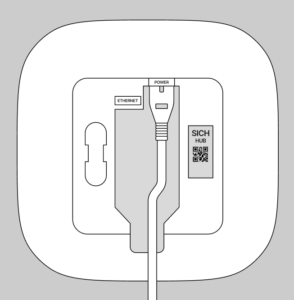

Рис. 2 – Підключення кабелю живлення

Налаштування каналів зв’язку

На вибір існує 2 основних канали зв’язку: ETHERNET та WIFI. Резервний канал зв’язку забезпечується каналом GSM.

Для роботи по каналу ETHERNET потрібно:

1. Підключити кабель ETHERNET до роз’єму на хабі та до роутера.
2. Увійти в конфігуратор, відкрити 2-й пункт меню (Основне під’єднання) та впевнитися, що в якості основного каналу зв’язку обрано ETHERNET. При необхідності обрати цей режим та натиснути кнопку “Зберегти налаштування” внизу сторінки.

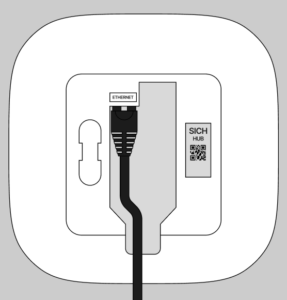

Рис. 3 – Підключення кабелю ETHERNET

Для роботи по каналу Wi-Fi потрібно:

1. Увійти в конфігуратор, відкрити 2-й пункт меню (Основне під’єднання) та впевнитися, що обрано основний канал зв’язку WIFI. Натиснути на кнопку “Зберегти налаштування” внизу сторінки.
2. Відкрити пункт меню “WI-FI”, обрати свою мережу та пройти авторизацію (ввести пароль WIFI).

Для роботи по каналу GSM потрібно:

1. Для роботи по каналу GSM необхідно встановити SIM-карти в тримач.
2. Увійти в конфігуратор, відкрити 3-й пункт меню (Резервне під’єднання) та активувати його. Натиснути на кнопку “Зберегти налаштування” внизу сторінки.

Підключення зовнішньої антени.

Якщо при експлуатації хабу спостерігалась нестабільна робота GSMканалу, то рекомендується використовувати інші канали зв’язку або
підключити підключити зовнішню GSM антену у роз’єм DL-MMCX. Для того, щоб хаб почав працювати через зовнішню
антену, потрібно увімкнути опцію “Використання ЗОВНІШНЬОЇ АНТЕНИ” у конфігураторі, в налаштуваннях GSM.

Підключити пристрій до хабу можна двома способами: через мобільний застосунок за умови доступу до мережі Інтернет або за допомогою offline-конфігуратора у разі відсутності підключення до Інтернету.

Елементи керування хабом

Для взаємодії з хабом на корпусі розміщено 2 кнопки.
Кнопка “START” дозволяє увімкнути/вимкнути хаб, а також скидання налаштувань.
Кнопка “CONF” необхідна для переведення хабу у режим конфігурування.

Натискання активних кнопок має відбуватися за допомогою гострої частини спеціального “ключа”, що йде в комплекті.

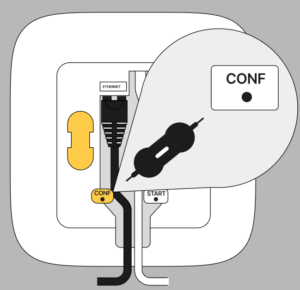

Рис. 4 – Елементи керування хабом

Увімкнення хабу.

Для увімкнення хабу, натисніть і утримуйте кнопку «START» до звукового сигналу. Індикатор засвітиться блакитним кольором. Після того, як хаб завантажиться, колір індикатора зміниться на зелений.

Вхід у off-line конфігуратор.

Для входу в режим конфігурування — увімкніть хаб, потім натисніть і утримуйте кнопку “CONF” 2 секунди до звукового сигналу. При
цьому колір індикатора зміниться на блакитний. Хаб перейшов в режим конфігурування.

Для доступу до веб-інтерфейсу конфігуратора, відкрийтеналаштування WI-FI на телефоні або комп’ютері та підключиться до
мережі «SICH», використовуючи пароль “00000000”, або проскануйте наступний QR-код з мобільного пристрою:

Вікно конфігуратора відкриється автоматично. Якщо цього не відбулося, перейдіть у браузер на Вашому пристрої і введіть адресу
http://10.10.0.1/ або http://sich.local/. Також Ви можете це зробити, просканувавши наступний QR-код:

Хаб автоматично вийде з режиму конфігурування через 15 хвилин, якщо не виконувати ніяких дій у веб-інтерфейсі.

Вимкнення хабу.

Для вимкнення хабу, від’єднайте кабель живлення, після цього натисніть і утримуйте кнопку «START» поки індикатор не почне спалахувати жовтим кольором, після чого відпустіть кнопку. Хаб вимкнеться.

Скидання налаштувань хабу.

Для скидання налаштувань, натисніть і утримуйте кнопку «START» поки індикатор не почне спалахувати фіолетовим кольором, після чого
відпустіть кнопку. Хаб скине налаштування, і перезавантажиться.

Підключення пристроїв до хабу

Підключити пристрій до хабу можна двома способами: через мобільний застосунок за умови доступу до мережі Інтернет або за допомогою offline-конфігуратора у разі відсутності підключення до Інтернету.

Налаштування

Для конфігурування у хабі доступні для створення наступні поля:

Характеристики
